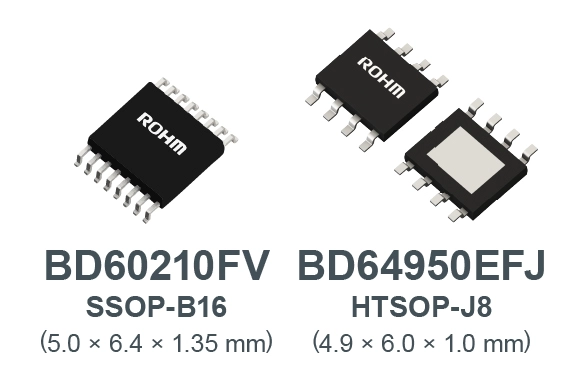

ローム株式会社（本社：京都市）は、冷蔵庫やエアコンなどの白物家電をはじめ、民生機器および産業機器向けのDCブラシ付きモータの駆動を幅広くカバーする、汎用モータドライバIC「BD60210FV」（20V耐圧・2ch）および「BD64950EFJ」（40V耐圧・1ch）を開発しました。
両製品とも汎用性の高いパッケージを採用しており、新たな設計への導入はもちろん、回路変更や派生モデルへの展開、設計の共通化に高い効果を発揮します。
また、低スタンバイ電流（Typ：0.0μA、Max：1.0μA）を実現しており、アプリケーション待機時の省電力化に大きく貢献します。
「BD60210FV」は、DCブラシ付きモータ2個またはステッピングモータ1個の駆動が可能な、Hブリッジ*1 2回路（2ch）のダイレクトPWM制御*2型モータドライバです。昇圧を必要としないHブリッジ回路構成により、外付け部品を最小限に抑え、省スペース化や設計の簡素化に貢献します。
一方、「BD64950EFJ」は、Hブリッジ1回路（1ch）で、ダイレクトPWM制御および定電流PWM制御*3の両方式に対応しています。低オン抵抗設計により発熱を抑え、効率的なモータ駆動を実現できます。40V耐圧で、高電圧（24V）駆動が求められるDCブラシ付きモータに対応します。
さらに、アプリケーションの開発や設計に役立つ評価ボード（BD60210FV-EVK-001、BD64950EFJ-EVK-001）も準備しました。
ロームは今後も、民生・産業機器分野におけるモータ駆動ソリューションを拡充し、社会の快適性と省エネに貢献してまいります。
＜開発の背景＞
近年、白物家電をはじめ民生・産業機器分野において制御機構の電動化が進み、省エネを実現するDCブラシ付きモータのニーズが高まっています。
その一方で、モータドライバには設計の共通化や外付け部品の削減、高信頼かつ小型な構成が求められており、コストと設計効率の両立が課題となっています。
ロームはこれらの課題に対し、汎用性・省スペース性・設計容易性を兼ね備えた「BD60210FV」「BD64950EFJ」の2製品を提供し、アプリケーションの設計効率と性能向上に貢献していきます。
| Part No. | Ch | Supply Voltage VCC (Max.) [V] |
Output Current IOUT (Max.) [A] |
Function | Circuit Current at Stndby ICCST (Max.) [μA] |
Output ON Resistance RON (Typ.) [Ω] |
Package | Evaluation Board | ||
|---|---|---|---|---|---|---|---|---|---|---|
| BD60210FV | 購入はこちら データシート |
2 | 20 | 1.0 | Simple | 1.0 | 0.95 | SSOP-B16 | BD60210FV- EVK-001 |
購入はこちら User’s Guide |
| BD64950EFJ | 購入はこちら データシート |
1 | 40 | 3.5 | Current limit | 1.0 | 0.55 | HTSOP-J8 | BD64950EFJ- EVK-001 |
購入はこちら User’s Guide |
＜アプリケーション例＞
- ・民生機器
- 冷蔵庫（製氷機回転や送風機の弁制御）、エアコン（ルーバー制御）、プリンタ（トラック移動） お掃除ロボット（ブラシ回転）、給湯器や炊飯器（弁制御）、加湿器（駆動ファン制御）
- ・産業機器
- 自動ドア・シャッター（動作制御）、小型コンベア（搬送制御）、電動工具（回転制御） その他各種小型モータ制御
＜用語説明＞
- *1) Hブリッジ
- モータの回転方向を制御するために使われる電子回路の一種。回路図を描いたときに、4つのスイッチ（トランジスタやMOSFET）がHの形に配置されることから、「Hブリッジ」と呼ぶ。
- *2) ダイレクトPWM制御
- PWM（パルス幅変調）信号をそのままHブリッジなどに伝えて、モータの回転速度を直接制御する方式。モータに供給される電圧をPWMのデューティ比で調整。回路構成が比較的簡単で、応答性も高い。
- *3) 定電流PWM制御
- モータに流す電流を一定に保つためにPWMを使う制御方式。モータが低速でもトルクを保てる。精密制御を必要とする装置などに使用される。
